904L-Edelstahlpulver für das Laserauftragschweißen
Der rostfreie Stahl 904L, ein extrem kohlenstoffarmer und hochlegierter austenitischer Edelstahl, ist weltweit für seine hervorragende Korrosionsbeständigkeit bekannt.
Wenn dieses Material in Pulverform für das Laserstrahl-Auftragschweißen verwendet wird, wird sein Anwendungsbereich weiter verbessert und erweitert. In diesem Artikel werden die technischen Merkmale von 904L-Edelstahlpulver aus werkstoffwissenschaftlicher Sicht und sein Anwendungsbereich beim Laserstrahl-Auftragschweißen systematisch analysiert.

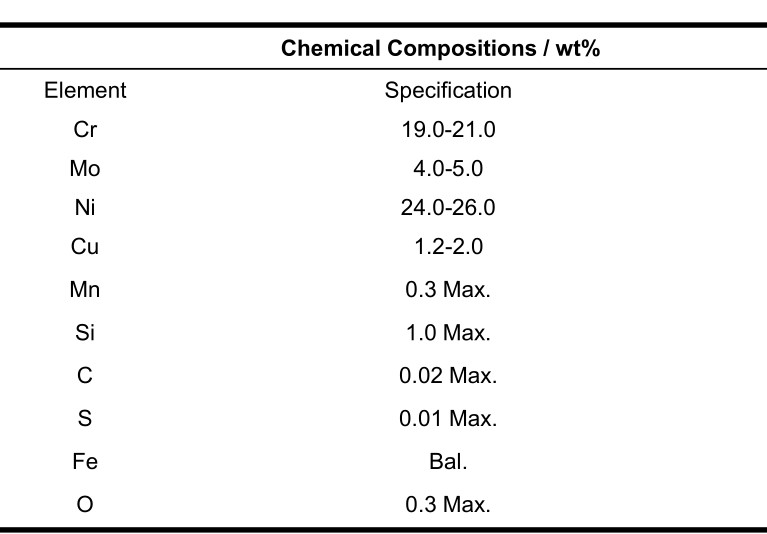

Chemische Zusammensetzung (wt.%)
Zutat
Das Chrom der Legierung 904L bildet einen dichten Cr₂O₃-Passivierungsfilm auf der Materialoberfläche, der die erste Verteidigungslinie gegen korrosive oxidierende Medien darstellt;
Nickel in 904L kann die austenitische Phasenstruktur stabilisieren und gewährleistet die Phasenstabilität des Werkstoffs in verschiedenen korrosiven Umgebungen;
4-5% Das Element Molybdän erhöht die Beständigkeit des Materials gegen Lochfraß und Spaltkorrosion in chloridhaltigen Umgebungen erheblich. Der Äquivalenzwert der Lochfraßbeständigkeit kann über 33 erreichen.
1-2% Kupfer kann die Korrosionsbeständigkeit gegenüber reduzierenden Medien, insbesondere Schwefelsäure, erhöhen;
Der extrem niedrige Kohlenstoffgehalt verhindert wirksam die Ausscheidung von Chromkarbid in der Sensibilisierungszone und beugt interkristalliner Korrosion vor;
Verfahren zur Herstellung von 904L-Pulver:
Die moderne Industrie verwendet hauptsächlich die Gaszerstäubungstechnologie zur Herstellung von Edelstahlpulver 904L. Dieses Verfahren gewährleistet die folgenden Schlüsseleigenschaften des Pulvers:
> Hohe Sphärizität: Ausgezeichnete Fließfähigkeit, geeignet für automatische Pulverzufuhrsysteme
> Niedriger Sauerstoffgehalt: Normalerweise unter 0,1% gehalten, um metallurgische Defekte zu vermeiden
> Enge Partikelgrößenverteilung: Ein Partikelgrößenbereich von 15-53 Mikrometern oder 45-105 Mikrometern trägt sowohl der Abscheidungseffizienz als auch der Oberflächenqualität Rechnung (kundenspezifische Partikelgrößen sind ebenfalls erhältlich)
> Hohe chemische Homogenität: Die Stabilität der Komponenten zwischen den Chargen erreicht ±0,5%
- Mechanische und thermische Eigenschaften
| Typischer Wert | Bemerkung | |
| Zugfestigkeit | ≥490MPa | Raumtemperatur |
| Streckgrenze (Rp0,2) | ≥220MPa | Raumtemperatur |
| Dehnung | ≥35% | Ausgezeichnete Plastizität, leicht zu verarbeiten |
| Dichte | 8,0 g/cm³ | Ein wenig höher als 316L |
| Arbeitstemperatur | langfristig≤250°C kurzfristig≤400°C |
Materialverhalten beim Laserstrahl-Auftragschweißen:
Während des Laserstrahl-Auftragschweißens durchläuft das 904L-Pulver einen thermischen Zyklus aus schneller Erwärmung - Schmelzen - Erstarren:
> Temperaturgradient im Schmelzbad: Abkühlungsrate bis zu 10⁵ - 10⁶ K/s.
> Entwicklung der Mikrostruktur: Bildung feiner sphäroidischer Kristalle und dendritischer Kristallstrukturen.
> Merkmale der Elementverteilung: Aufgrund der schnellen Erstarrung wurde der Grad der Entmischung der Legierungselemente erheblich reduziert.
> Phasenumwandlungsverhalten: Behält eine einphasige Austenitstruktur bei, ohne dass sich schädliche intermetallische Phasen bilden.

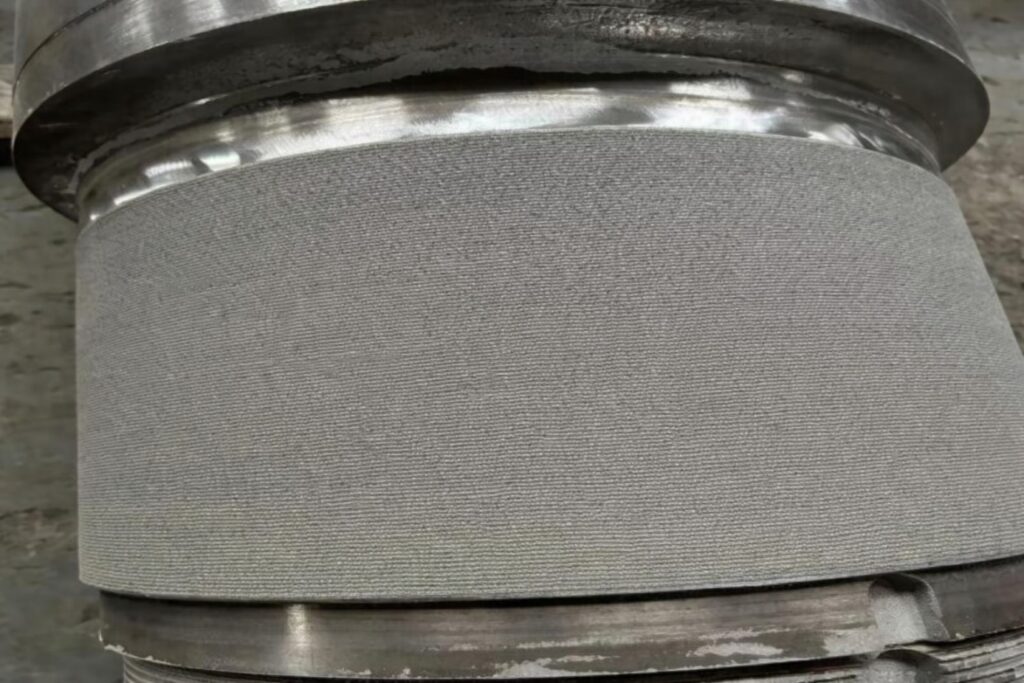

Leistungsvorteil von 904L nach dem Laserstrahl-Auftragschweißen:
Die Laserauftragsschweißung aus Edelstahl 904L hat im Vergleich zu herkömmlichen Herstellungsverfahren folgende Vorteile:
> Aufrechterhaltung der Korrosionsbeständigkeit: Der schnelle Erstarrungsprozess verhindert die Bildung schädlicher Phasen, wodurch die Korrosionsbeständigkeit des Grundmaterials erhalten bleibt.
> Hervorragende Haftung auf dem Substrat: Es kann eine metallurgische Verbindung mit einer Haftfestigkeit von über 400 MPa erreicht werden.
> Geometrische Freiheitsgrade: Ermöglicht eine gleichmäßige Beschichtung komplexer Oberflächen mit einer einstellbaren Dicke von 0,5 bis 3 mm.
> Kontrolle der Wärmeeinflusszone: Eine schmale Wärmeeinflusszone (in der Regel weniger als 1 mm) verringert die Auswirkungen auf die Leistung des Grundmaterials.
Beispiele für industrielle Anwendungen:
1. Der Sektor der petrochemischen Industrie
Der Rohrboden des Wärmetauschers in der Schwefelsäure-Rückgewinnungsanlage einer bestimmten Erdölraffinerie wurde mit 904L-Material laserplattiert:
> Korrosionsbeständigkeit: In einer Umgebung von 80℃ und 50% Schwefelsäure ist die jährliche Korrosionsrate von 1,2 mm auf unter 0,1 mm gesunken.
> Lebensdauer: Verlängert von 18 Monaten auf über 5 Jahre;
2. Anwendungen in der Meerestechnik
Reparatur des Ventilsitzes Dichtfläche des Meerwasser-Entsalzungsanlage auf der Offshore-Plattform kann Null Leckage in Meerwasser mit einer Chloridionenkonzentration von 3,5% zu 6.000 Zyklen von Öffnungs-und Schließtests zu bestehen, blieb die Abdichtung Leistung intakt.
Sonstiges Pulver aus einer Edelstahllegierung:
316L, 304L, 17-4PH, 15-5PH, 13-8PH, 410L, 420, 430L, SS465, 2205, 2507, F55, 904L, 309L, 310S, 321, 1.4091, 1.4501, 1.4957, 1.4542, 1.4462, 1.4410, 3.33
