MA 6000 ODS 초합금 분말

MA 6000은 ODS 니켈 기반 초합금 분말입니다. 이 소재는 기계적 합금 처리된 ODS 소재와 마찬가지로 2차 재결정 특성을 나타냅니다.
이는 단일 재료 내에서 나노 규모의 산화물 억제 현상과 석출 경화라는 두 가지 서로 다른 강화 기전을 결합한 합금의 한 종류입니다.
가스 분무법이나 PREP 공법으로 생산되는 기존의 초합금과 달리, MA 6000은 Y₂O₃가 용융 니켈과 혼합되지 않고 심하게 분리되는 경향이 있어 기존의 용융 공정으로는 생산할 수 없습니다. 이 합금은 기계적 합금화(MA) 공정을 통해 불용성 산화물 입자를 금속 매트릭스 전체에 균일하게 분산시켜 제조됩니다.
사전 합금 처리된 니켈 기반 분말(Ni, Cr, Co, W, Mo, Al, Ti, Ta, C, B, Zr 함유)을 나노 Y₂O₃ 분말(입자 크기 10~50nm)과 혼합한 후, 불활성 아르곤 분위기 하에서 고에너지 볼 밀에서 20~60시간 동안 혼합한다.

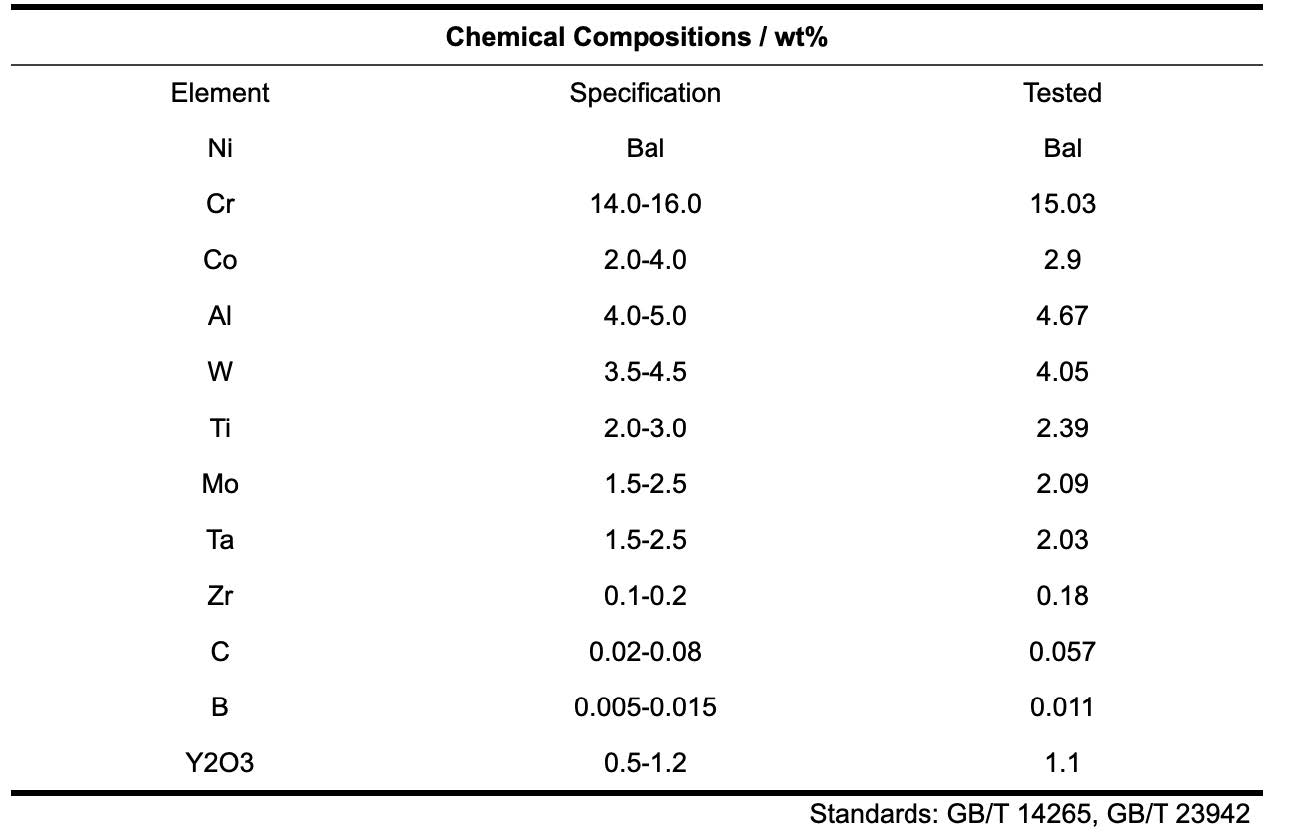

화학 성분

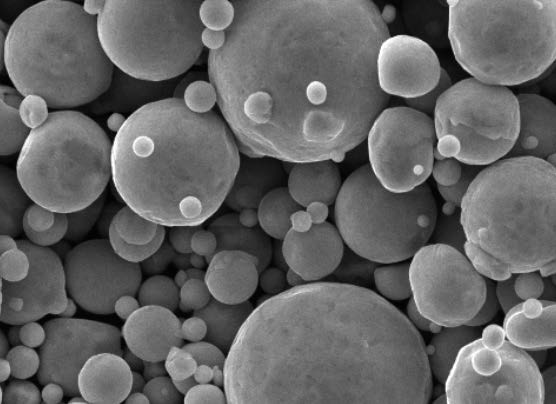

형태학

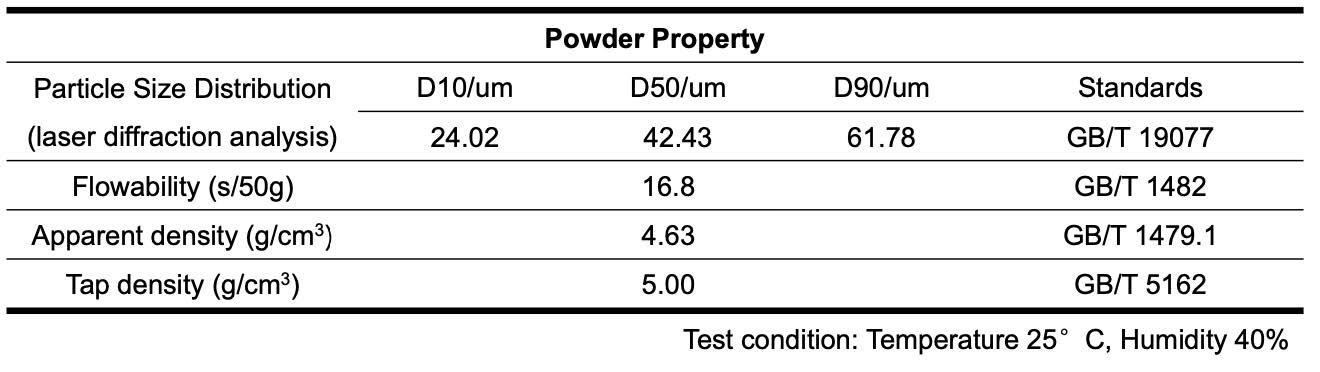

분말 특성 (PSD 20–63 μm):

또한 고객님의 요구에 맞춰 다양한 입도 분포를 제공해 드릴 수 있습니다. 문의해 주시기 바랍니다.

패키지:
