CuCrZr/CuAlCrFeNi2.5複合材料の物性に関する研究

背景

銅（Cu）系材料は、その優れた導電性から、電力、輸送、新エネルギーの各分野で広く利用されています。 しかし、純銅は強度が比較的低く（100 MPa未満）、従来の強化方法（固溶体強化など）では、しばしば激しい格子歪みが生じ、その結果、電子散乱が著しくなり、電気伝導度が大幅に低下してしまう。.

Cu-Cr-ZrやCu-Ni-Siなどの銅合金は、固溶強化や析出強化によって強度を高めることはできるものの、極めて高い強度を実現することは困難である。.

セラミック粒子で強化された銅合金は硬度が高いが、金属マトリックスとの濡れ性が悪いため、界面結合が弱くなり、導電性が著しく低下する。.

CuCrZr/CuAlCrFeNi2.5複合材料は、極めて高い強度、優れた熱安定性、および良好な金属相容性を備えている。CuAlCrFeNi2.5は補強相として設計されており、これに含有される銅元素が、マトリックスとの良好な冶金結合の形成に寄与している。.

実験手順

この複合材料の製造プロセスでは、ガスアトマイズ法、機械的ボールミル法、および放電プラズマ焼結の技術が組み合わされています。.

原材料：

マトリックス： 粒子径分布が15～53μmのTRUER CuCrZr合金粉末。.

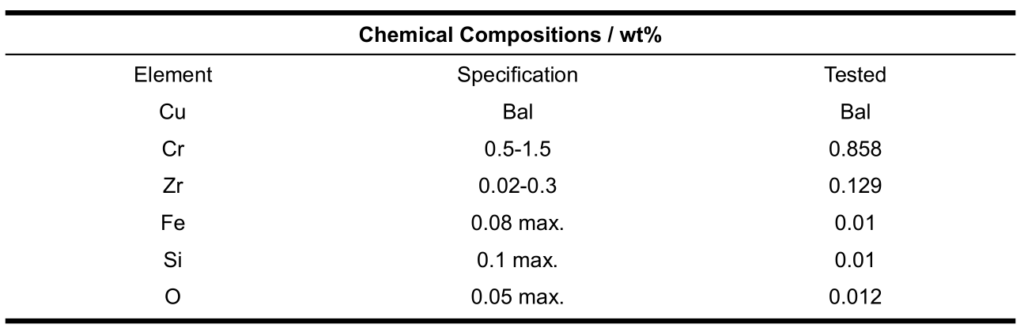

CuCrZr粉末の化学組成：

TRUER ロット番号：20250628-Y4

20 wt.% CuAlCrFeNi2.5粉末は、粒子径が0～25μmであり、FCCおよびBCCからなる二相構造を有している。.

のSEM写真 CuCrZr/CuAlCrFeNi2.5粉末：

ボールミル処理工程：

回転速度 250 rpm、ボール対材料比：10：1、処理時間：5 時間。ボールミル処理により、マトリックスが塑性変形を起こし、補強相の粒子を包み込む。.

放電プラズマ焼結（SPS）：

圧力は600 MPaに維持され、焼結温度範囲は633 Kから843 K（温度勾配30 K）で、保持時間は10分間である。この技術は、低温・高圧条件下で超微細な結晶構造を維持するのに有効である。.

微細構造解析

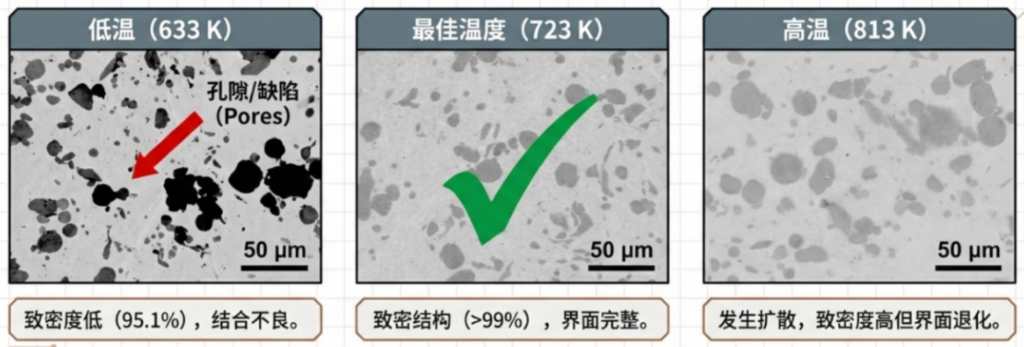

焼結温度が密度に及ぼす影響

焼結温度が上昇するにつれて、複合材料の密度は著しく向上する。.

焼結温度. (K)	密度 (g/cm3)	相対密度 (%))
633	8.08	95.1%
693	8.36	98.4%
723	8.43	99.2%
843	8.47	99.7%

注：723 Kにおいて、相対密度が99%を超え、高密度焼結段階に入ったことを示している。.



相転移と結晶粒の成長

相組成： XRD分析の結果、マトリックスがCuであり、補強相にはB2相とFCC相が含まれていることが確認された。温度の上昇に伴い、Al-Niの析出によりB2相の回折ピークが強まった。.

粒度： 温度の上昇により結晶粒の成長が生じるものの、析出粒子の抑制効果とSPSの急速な進行により、結晶粒は依然としてナノメートル／マイクロメートル規模にとどまっている。 633 K では平均結晶粒径は 210 nm ですが、843 K では 840 nm まで増加します。.

機械的特性と強化メカニズム

この複合材料の降伏強度（YS）および最大圧縮強度（UCS）は、焼結温度の上昇に伴い、最初は上昇し、その後低下する傾向を示す。.

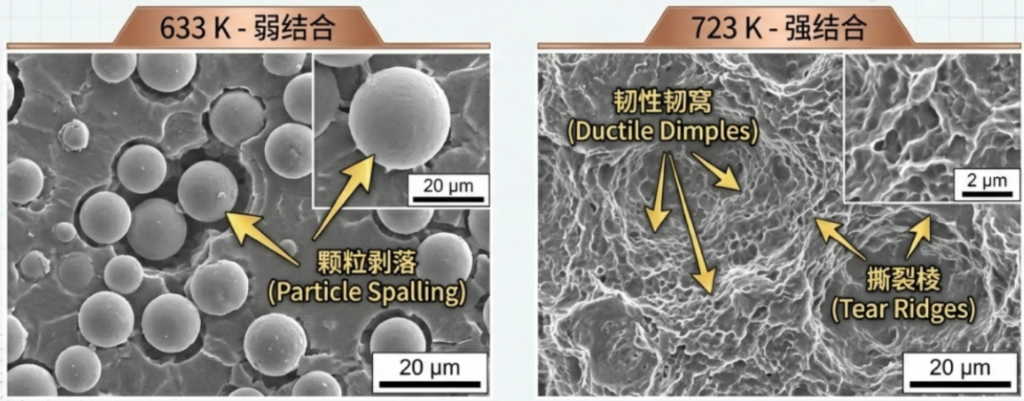

破壊挙動

この材料は、723 Kにおいて、靭性と脆性を併せ持つ混合的な破壊特性を示し、良好な界面結合性を有するとともに、強度と塑性のバランスを保っている。.

亀裂は界面ではなく、Cu合金相の内部から発生しており、これは界面の結合力が極めて強いことを示している。.

結論

本研究では、焼結温度（723 K）を最適化し、多成分合金の構造設計を組み合わせることで、極めて高い強度（降伏強度850 MPa）と優れた電気伝導度（40% IACS）を兼ね備えた銅系複合材料を製造できることを実証した。 CuCrZr/CuAlCrFeNi2.5複合材料の設計は、次世代の高性能電気接点材料の開発に向けた重要な科学的根拠を提供するものである。.
